Hvilke typer diamantverktøy er det?

Diamond har fordelene med ekstremt høy hardhet og slitasje motstand, lav friksjonskoeffisient, høy elastisk modul, høy termisk ledningsevne, lav termisk ekspansjonskoeffisient og lav affinitet med ikke-jernholdige metaller. Det er for øyeblikket et verktøymateriale med veldig høy hardhet. Så hvilke typer diamantverktøy er det? La oss følge redaktøren av Zhongyeda for å ta en titt!

Typer diamantverktøy:

Diamantverktøyer delt i henhold til verktøystruktur: hovedsakelig brukt til å vri verktøy, fresing av kuttere, reamers, borbiter, belagte verktøy og andre ikke-standardformende verktøy.

1. Diamantblad

1. Standardblad: Enkeltkrystalldiamantblader brukes hovedsakelig til enpunktsdiamant dreiebenker eller andre presisjonsreveringer. Overflatens ruhet kan nå RZ0.1-0.05μm når du behandler ikke-jernholdige metaller. Polykrystallinske diamant (PCD) kniver brukes vanligvis i dreiebenker, maskineringssentre osv., Hovedsakelig for å vri og kjedelig. Sammenlignet med tradisjonelle legeringsblader, kan høyere fôr og lineær hastighet brukes; Bladets levetid er også kraftig forbedret sammenlignet med karbidblader; Samtidig kan overflatebehandlingen på arbeidsstykket behandlet av PCD -kniver nå RA0.2 i beste fall.

2. Ikke-standardblader: Hovedsakelig brukt for noen arbeidsforhold med komplekse strukturer, strenge toleransebehov og komplekse prosesseringsprosedyrer. Bruken av maskinklemmet polykrystallinsk diamant (PCD) ikke-standardblader kan forbedre prosesseringseffektiviteten. Samtidig kan bruk av maskinklemmet struktur redusere produksjonskostnadene.

2. Diamantfresende kniver

Polykrystallinsk diamant (PCD) freseblader, med fresingskiver ellerFresende kutterStenger, brukes vanligvis til fresefly og trinn. Den lineære hastigheten kan være så høy som 2500-3000m/min. Sammenlignet med karbidblader økes verktøyets levetid med 5-10 ganger. Det er valget for ikke-jernholdig metalloverflatefresing som Automotive Aluminium Alloy Sylinder Heads, Motorcycle Boxes og Mold Planes! Pris-ytelsesforholdet er veldig egnet.

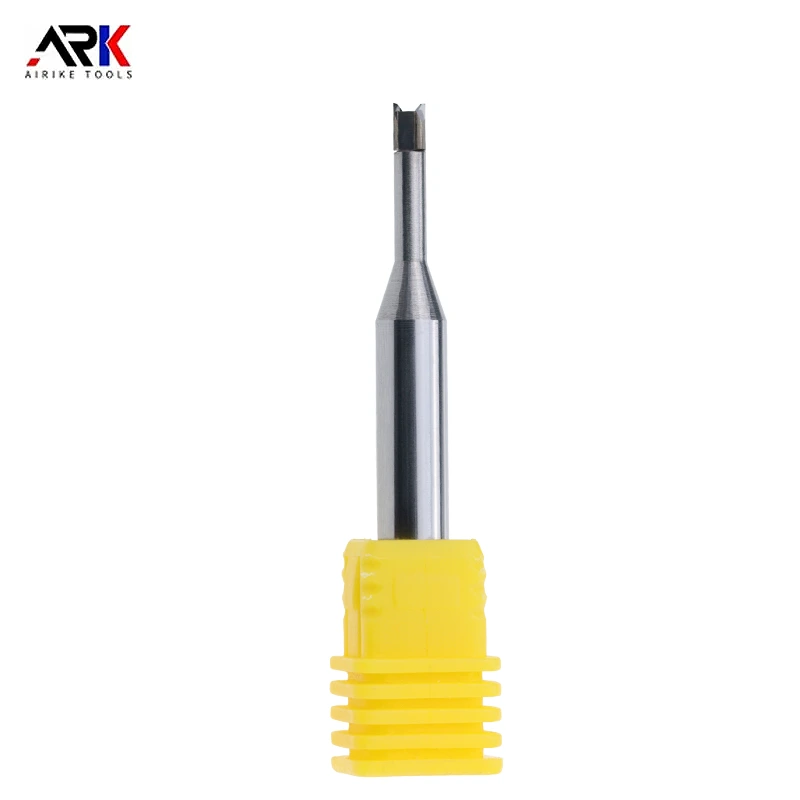

3. Diamond Rod Milling Cutter

Diamantstangfresende kuttere er delt inn i enkeltkrystalldiamantfresende kuttere og polykrystallinske diamant (PCD) fresingskuttere.

Polykrystallinsk diamant (PCD) stangfresende kuttere er delt inn i to typer. Den ene er en fresing av gjennomgående senter, som kan brukes til å trenge gjennom arbeidsstykkets overflate vertikalt langs aksen. For fresende pit-lignende arbeidsstykker vil effektiviteten bli betydelig forbedret. Den andre er en ikke-gjennom-senter fresekutter. Denne typen fresekutter skjærer vanligvis inn i arbeidsstykket radialt, og møller sjefer, trinn, overflater og andre deler gjennom CNC -programmering.

4. Diamond Reamer

Diamond Reamer, vanligvis basert på diameterstørrelsen, bruker en legeringsmatrise eller en stålmatrise, og antall skjærekanter er 2 eller mer.

Denne typen verktøy brukes hovedsakelig til å behandle hull med strenge toleransekrav og høye finish -krav. Både gjennom hull og blinde hull kan behandles. Finishen på hullene som er behandlet av denne typen verktøy kan nå opp til RA0.1.

5. Diamantborbiter

Polykrystallinsk diamant (PCD)Borbiter er vanligvis laget av legerings- eller stålunderlag i henhold til diameteren. Polykrystallinske diamant (PCD) borbiter borehull direkte på arbeidsstykket. Det er ingen hull på selve arbeidsstykket, og presisjonskravene er ikke høye. PCD -borebiter er bare egnet for bearbeidingssenterutstyr.

Polykrystallinske diamant (PCD) borbiter inkluderer hovedsakelig: PCD -hullutvidelsesborbiter, PCD -trinnborbiter, PCD Twist Drill Bits, PCD Flat Bottom Drill Bits, etc.

6. Diamantbelagte verktøy

Diamantbelagte verktøy bruker CVD-metoden for å sette direkte inn en 1-25μm diamantfilm på et underlag som sementert karbid eller keramikk. De kan brukes til verktøy med komplekse geometriske former og er ideelle verktøy for å behandle vanskelig å prosessere.

Verktøytyper som er egnet for belegg: kniver, fresing av kuttere, borbiter, reamers, dannende kuttere, etc.

7. Diamantformingsverktøy

Polykrystallinsk diamant (PCD)Formingsverktøy tilhører Rotary Tool. Fordelen er høy prosesseringseffektivitet. Den kan frese flere trinnhull samtidig og sikre relativt nøyaktige geometriske toleranser. Det er delt inn i to typer i henhold til forskjellige behandlingsmetoder. Den ene er aksial prosessering og engangsforming; Den andre er CNC -programmering og banebehandling. Verktøyholderen har BT -håndtak, HSK -håndtak, rett håndtak, etc.

Ovennevnte typer diamantverktøy deles her. Det er mange typer diamantverktøy med betydelige ytelsesforskjeller. Det er også store forskjeller i struktur, forberedelsesmetode og anvendelsesfelt av forskjellige typer diamantverktøy.
